JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的多种参数测量。仪器可方便地用于轴承滚道粗糙度的测量。 仪器配有电脑及专用测量软件，运用先进的无噪声机械定位装置，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出，所以在汽车配套行业、机械、模具加工、科研单位、大专院校等各大行业中广泛使用。
仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562的要求。
|
|
型号 Type金彩汇
|
JB-4C
|
|
金彩汇
测试参数
Evaluation Parameters
|
Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt台阶Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲线
|
|
粗糙度测量范围
Roughness range
|
Ra 0.01 – 50 μm
|
|
取样长度 Sampling length金彩汇
|
L: 0.08 ,0.25, 0.8, 2.5 mm
|
|
评定长度Evaluation length金彩汇
|
Ln: 1L, 2L, 3L, 4L, 5L可任选 Selectable
|
|
仪器评定取样Sampling points
|
4000金彩汇点
|
|
分辨率 Resolution金彩汇
|
0.001 μm金彩汇
|
|
示值误差 Indication error
|
± 5 %金彩汇
|
|
测量重复性Repetition error
|
± 3 %
|
|
测量工件最大高度
Max. specimen height金彩汇
|
300mm金彩汇
|
|
传感器可测 Application
|
平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.金彩汇
|
|
天然金刚石触针Probe
|
标准型 Standard type, 高度Height<8mm
小孔型 Special probe for small bore
触针半径radium:2um,? pressure测力: 4 mN
|
|
驱动箱的滑行速度
Traverse speed金彩汇
|
2mm/s
|
|
金彩汇
驱动箱升降形式
Traverse U/D mode
|
自动升降 Auto金彩汇
|
|
移动速度 Scanning speed
|
0.5 mm/sec
|
|
线性区 Linear range金彩汇
|
垂向Vertical? 640 um
|
|
台阶和Pt金彩汇测量范围
Thickness and Pt range
|
100 um金彩汇
|
|
分辨力Resolution
|
0.1 um
|
|
金彩汇
轴向测量范围
Longitudinal range金彩汇
|
60 mm金彩汇
|
|
轮廓图形 Profile graph金彩汇
|
直接轮廓，滤波轮廓 Macro profile,filter profile金彩汇
|
|
轮廓图形的X、Y金彩汇放大比
X、Y magnification
|
自动选定 Auto mode金彩汇
|
|
滤波器 Filter
|
ISO 2CR滤波器ISO 2CR Filters金彩汇
|
|
小孔测量范围
Measurable range of bore金彩汇
|
≥ ?5 mm
|
|
X-Y工作台
X-Y stage金彩汇
|
旋转角度Rotation ±10?金彩汇
摆动范围 Declination ±10?
X-Y移动范围 Adjustment 15 mm金彩汇
|
|
轴承内外圈尺寸
For measurement of bearing
|
内圈最大外径Max. outer dia. of inner ring 280mm
外圈最小孔径Min. inner dia. of outer ring 12mm
厚度Thickness：≤160 mm
|
|
打印纸规格 Printing paper
|
A4纸
|
|
操作系统 Operation System
|
WinXP金彩汇
|
|
标准配件，附件
Standard parts & attachments金彩汇
|
支柱及大理石底座 Column & Base
控制器 Control box
驱动装置 Driving unit金彩汇
传感器 Transducer金彩汇
X-Y工作台 X-Y stage,
V型台 V-stage-金彩汇
标准型触针 Standard type probe金彩汇
小孔型触针 Special probe for small bore
粗糙度样板 Glass roughness sample
计算机，打印机 Computer & printer金彩汇
|
|
仪器电源Power supply:
|
220 VAC ±10%, 50Hz金彩汇
|
|
大理石工作台尺寸Granite base金彩汇
|
700×400×100mm
|
|
仪器毛重Gross weight金彩汇
|
100 kg金彩汇
|
|
|
|
JB-5C粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。仪器驱动箱提供了一个行程为100毫米长的高精度直线基准导轨，传感器沿导轨作直线运动，位移量通过精密光栅位移传感器进行数据采集。驱动箱可通过水平调节钮作±10度的水平调整，并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及专用测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富。
可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。
|
|
|
|
型号 Type金彩汇
|
JB-5C金彩汇
|
JB-6C
|
|
粗糙度测量：For Roughness measurement
|
|
测试参数
Evaluation Parameters金彩汇
|
Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt台阶?? ?Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲线
|
|
取样长度L：Sampling length? L :金彩汇
|
0.08, 0.25, 0.8, 2.5, 8 mm
|
|
评定长度Evaluation length Ln:金彩汇
|
1L-5L或任意长度selectable
|
|
测量范围：Roughness range:
|
纵：600μm?? 横：100mm
|
|
放大倍率Amplification ratio
|
纵：10，20，50，100，200，500，1000
??? 2000，5000，10000，20000，50000金彩汇
??? 100000，200000，500000金彩汇或自动
横：自动
|
|
最小显示值：Resolution:
|
0.001um。
|
|
范围与分辨率之比：Resolution:
|
65,536:1金彩汇
|
|
仪器示值误差：Indication error:
|
≤±3%
|
|
金彩汇
测量工件最大高度
Max. specimen height
|
300mm金彩汇
|
|
轴向测量范围 Longitudinal range
|
100mm
|
|
传感器可测Application金彩汇
|
金彩汇
平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度
|
|
采样速度Scanning speed
|
0.5 mm/sec, 1 mm/sec金彩汇
|
|
移动速度Scanning speed
|
2mm/sec
|
|
触针长度Stylus tip length
|
12mm和5mm金彩汇两根
|
|
触针针尖半径Stylus tip radius
|
2 um
|
|
触针静态压力Stylus force
|
0.004N
|
|
线性区 Linear range
|
垂向Vertical ?600 um
|
|
轴向测量范围 Longitudinal range
|
100 mm
|
|
小孔测量范围 Measurable range of bore金彩汇
|
≥ ?5 mm金彩汇
|
|
滤波器Filter金彩汇
|
ISO2CR金彩汇
|
|
可调工作台 Universal stage金彩汇
|
旋转角度Rotation ±10?
X-Y移动范围 Adjustment 15 mm
|
|
轮廓测量：For Profile measurement
|
|
测量范围：Measuring range:
|
X：100mm ???Z：10mm
|
X：100mm或120mm??金彩汇
Z：20mm?
|
|
形状测量功能
Form measuring range金彩汇
|
要素：点、线、顶、谷、交点、接点、中线。分析：坐标差、距离、角度、半径、轮廓度等。
|
|
传感器量程：Range selection:金彩汇
|
1mm(粗糙度)， 10mm（轮廓）
|
1mm(粗糙度)， 20mm金彩汇（轮廓）
|
|
范围与分辨率之比Range-Resolution rate
|
65,536:1金彩汇
|
|
半径误差Radius error
|
0.1%-1.0%
|
|
采样速度Sampling speed
|
0.5mm/秒，1mm/金彩汇秒
|
|
移动速度Moving speed
|
2mm/金彩汇秒
|
|
上下左右移动范围：
Max specimen height:
|
X：100mm?? Z:? 370mm金彩汇
|
X: 120mm?? Z:? 370mm?金彩汇
|
|
触针长度Stylus tip length
|
18mm和6.5mm
|
30mm和12 mm金彩汇
|
|
触针针尖半径Stylus tip radius金彩汇
|
20μm
|
|
触针针尖角度Stylus tip angle
|
长针11度，短针30金彩汇度
|
|
测力Stylus force金彩汇
|
0.01-0.02N
|
|
金彩汇
打印纸规格
|
A4金彩汇纸
|
|
操作系统 Operation System
|
Win98/2000/XP金彩汇
|
|
电源：Power supply:
|
AC220V±10%? 50HZ金彩汇
|
|
标准配件，附件??
Standard parts&attachments
|
粗糙度轮廓仪主机Main machine
支柱及大理石底部 Column & Base
?控制器 Control box金彩汇
?驱动装置 Driving unit
?传感器 Transducer
?X-Y工作台 Universal adjustable stage金彩汇
?V型台 ??Vstage
?夹具Clamp
标准型触针Standard type probe
小孔型触针Special probe for small bore
?轮廓触针 Profie probe金彩汇
?粗糙度样板Glass roughness sample金彩汇
?轮廓标准球Standard profilw ball金彩汇
?计算机打印机Computer & printer
?说明书 Operating manual金彩汇
|
|
净重：Net weight:金彩汇
|
110 Kg
|
|
尺寸：Dimensions:
|
620mm×400mm×720mm
|
|
|

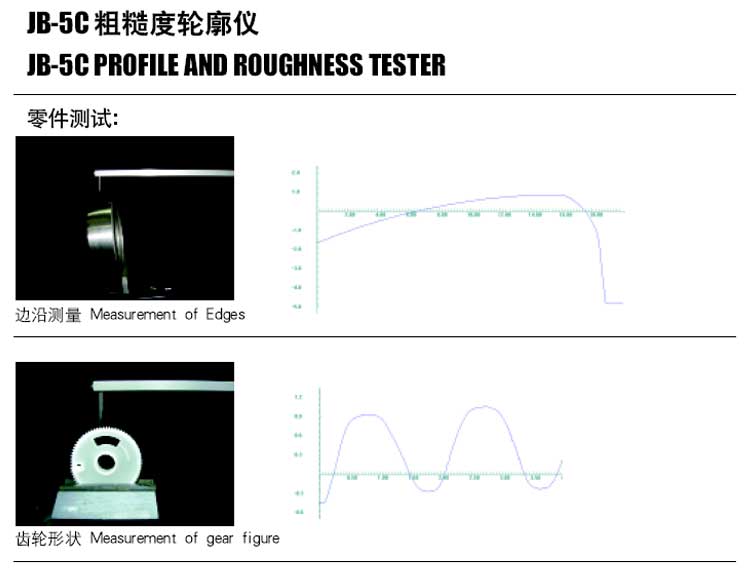

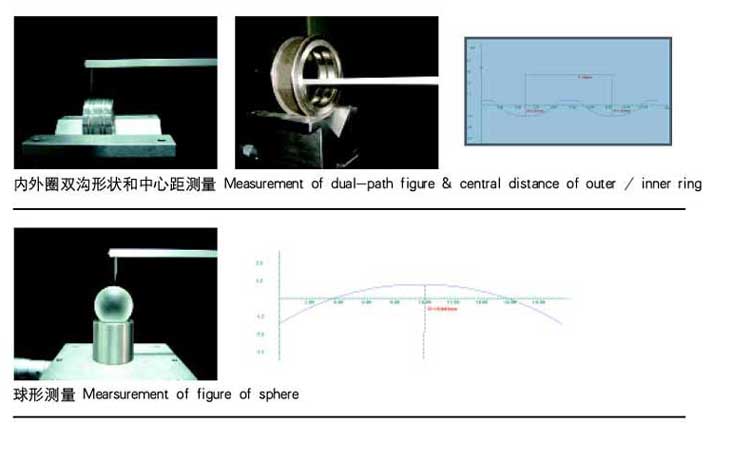

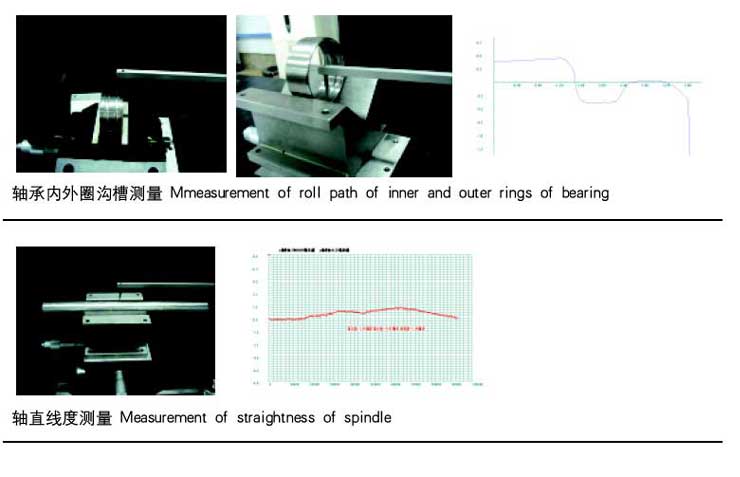

测试实例
|
|
|
|
|
|
