一.儀器用途

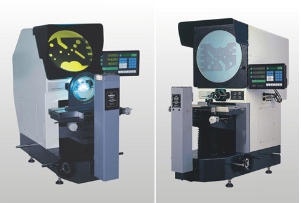

CPJ-3020W型臥式测量投影儀是光、機、電、電腦一體化的精密高效光學計量儀器。它被廣泛應用於機械、模具、工具、儀錶、電子、輕工等行業，是計量室和生産車間不可缺少的一種計量檢定設備。可用它高效檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣板、衝壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。
二.儀器規格參數
|
金彩汇 投影屏 |
金彩汇 直徑：Φ300mm 角度測量範圍：0~360°解析度 ： 1′ 或 0.01° |
||||
|
金彩汇 物 鏡 |
倍率： |
10X（標） |
20X（選） |
金彩汇 50X （選） |
金彩汇 100（選） |
|
工作距離： |
77.7 |
44.3 |
38.4 |
金彩汇 25.3 |
|
|
物方視場： |
30 |
金彩汇 15 |
6 |
金彩汇 3 |
|
|
工作臺 |
金彩汇 工作臺面績： 400 × 150 |
||||
|
測量範圍 ：X=200 ， Z=100 ；解析度 ： 0.001 |
|||||
|
調焦範圍 ： Y=75 ; 坐標測量示值誤差≤（4+L/25）μm |
|||||
|
金彩汇 電 源 |
110V/220V , 50Hz/60Hz , 400W |
||||
|
金彩汇 照 明 |
金彩汇 透射 24V 150W鹵素燈（带照明光纤） |
||||
|
金彩汇 反射 24V 150W鹵素燈（带照明光纤） |
|||||
|
数据系统 |
DC-3000 多功能數據處理系統，全中文顯示可做多點採樣，座標旋轉，點、線、圆、距離、角度測量，RS232数据输出。 |
||||
|
金彩汇 外形尺寸 |
金彩汇 1090×830×1010 （长×寬×高） |
||||
|
重 量 |
金彩汇 160K |
||||
|
選配件 |
金彩汇 光学寻边器，M2D测量软件，旋转工作台，詳情請查閱投影儀附件说明 |
||||
|
金彩汇 建议放置台：载重≥350kg,尺寸（长X宽X高）1000X600X500（mm） |
